06 交換引擎篇 BMW 318 M42B18 升級2.1升計畫

 BMW 318 M42B18  升級2.1升計畫 





<< 交換引擎 >>

由於打造引擎的時間很長，且遇到問題的不確定性高，所以當初才會選擇買一個二手引擎回來重新調整，完成後才交換上車的做法。如此一來，車子可以持續使用，最多3-5天的時間在架上交換引擎即可，接下來看看過程。

卸除原有引擎

E36的車要下引擎有幾種作法，我的作法是拆除水箱架，移除前保桿，把傳動軸從變速箱上面的6角橡皮分開，拆除排氣管，鬆開2支變速箱腳以及2支引擎腳後，整個引擎連同變速箱從前面用吊車提起後拉出來。

引擎配件及周邊檢查

引擎整組下來後，我先把變速箱卸除，接著飛輪也拆下，然後進排氣岐管也拆下，這些拆下的零件是要帶去新引擎的，剩下原車上面的引擎本體，到此為止了，暫時進行封存。為了將來如果還需要使用這顆引擎時，還能保存在良好狀態，我把這顆引擎所有有孔洞的地方，都用布塞好，避免灰塵或是小蟲進入，然後放進儲藏空間。



接下來從離合器開始檢查，離合器片的厚度，磨得平均，各個角落溝槽的厚度多均一且完整，沒有偏磨的情形，也沒有曾經過熱變色的情形，表示這片離合器片還能夠使用。

離合器壓板，是自動調整的，通常拆開的時候已經退跳到最高，這種自動調整的壓板，持續受力的時候會變扁(降低)，持續釋放的時候會升高(變厚)。檢查的重點在於，彈簧挑整元件沒有外傷，結構的材質沒有因為曾經過熱變色，壓板摩擦面沒有吃溝變形？若一切正常即可以繼續使用。

雙片式飛輪是由兩片鐵盤組合而成，中間有彈簧進行旋轉的緩衝。前片+緩衝彈簧功能在緩衝突然放離合器的衝擊，後片功能在於提供曲軸固定的轉動慣性。檢查的要點：和離合器摩擦面，不可有吃溝或是龜裂，然後前片和後片之間，左右最大旋轉間隙不要超過7齒。飛輪一般不容易壞，檢查確認後即可繼續使用。



雖然離合器組都沒有問題，這次卻遇到排氣管螺絲鏽死的問題，從芭蕉段接中段的4顆M8螺絲，拆下來時全斷。我的處理方法是切除舊螺絲頭，將平面拋光後，放入新的同規格白鐵M8螺絲，將這4支M8螺絲重新焊上平面，即可恢復功能。



將新引擎上車



分別將進排氣岐管、引擎周邊、飛輪、離合器、壓板、變速箱組合成一體後，小心吊起整個引擎含變速箱，從車子正面小心的插入引擎室，過程中隨時注意左右上下，不要壓迫到冷媒管、方向機油管線及其他所有零件。引擎含變速箱重量約140公斤，雖然用吊車吊著，但是慣性很大，基本上被碰到或是壓迫到的甚麼管線或是塑膠件，損壞的機率很高，所以要小心前後上下確認，放慢速度進入，必要時可再提起或退出，確認後再重新進入。



整個引擎含變速箱進入引擎室後，我先固定變速箱2支腳，再慢慢放下引擎固定2支引擎腳，4個點都放好後再一次鎖緊，接著將傳動軸重新連接上變速箱上面的6角橡皮，安裝離合器分磅及相關線組，最後也把排氣管重新連接，再回到前面把引擎線組重新連接，恢復水箱架和車頭，整個引擎交換的程序就此完成。

這一篇，很多步驟都很快帶過，但其實每個步驟都要花不少時間，但多屬正常零件組裝比較沒有特殊注意事項，就不浪費筆墨了。



接下來，就是最令人期待及精彩的測試了。



>>  接著看最後一集


<< 繼續閱讀其他湯哥小保養工廠DIY文章 >>





05 汽缸上蓋、引擎正時 BMW M42B18 升級2.1升計畫

 BMW 318 M42B18  升級2.1升計畫





<< 汽缸上蓋、引擎正時 >>



固定曲軸正時

曲軸裝上飛輪後，可以經由8mm的工具穿過引擎本體，固定曲軸在第一缸上死點的位置，這個動作可以保全之後安裝汽缸上蓋時，活塞位置和氣門位置同步，不至於打架干涉，衍伸額外的問題。



汽缸上蓋及汽缸床墊片

舊的汽缸上蓋，引擎分解好後，我就送去士林華齡街的工廠，請師傅幫我整個分解，更換汽門油封，拋光每一個進排氣門，再幫我組裝好。很快的，第二天就去拿回來了，東西整理得真漂亮，如新。



前面有提到，我這顆引擎汽缸壓縮比設定在1:10，為了達到這個目標，我藉由減少汽缸床墊片的厚度，以減少燃燒室體積，並稍微提升壓縮比。

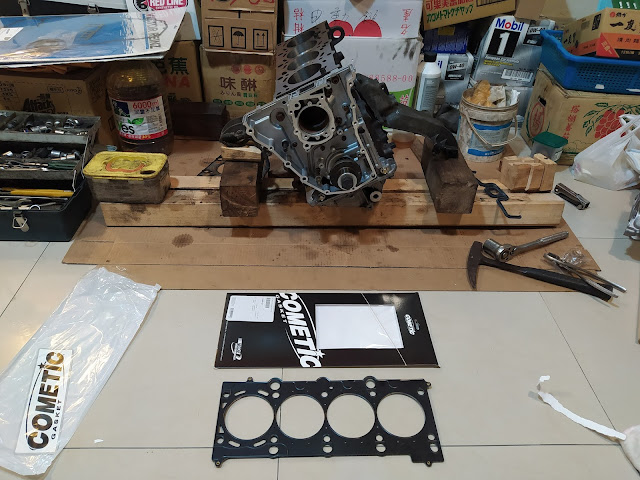

M42B18引擎原本的汽缸床墊片厚度是1.60mm，放在2.1升的設定算起來的壓縮比偏低，為了解決這個問題，我跟美國Cometic公司訂做了一片厚度0.68mm的汽缸床墊片，並且指定氣缸直徑增加為86mm，以符合我的使用需求。Cometic公司的業務告訴我，現在訂做要等5-8周才能出貨，好吧，就等吧。
